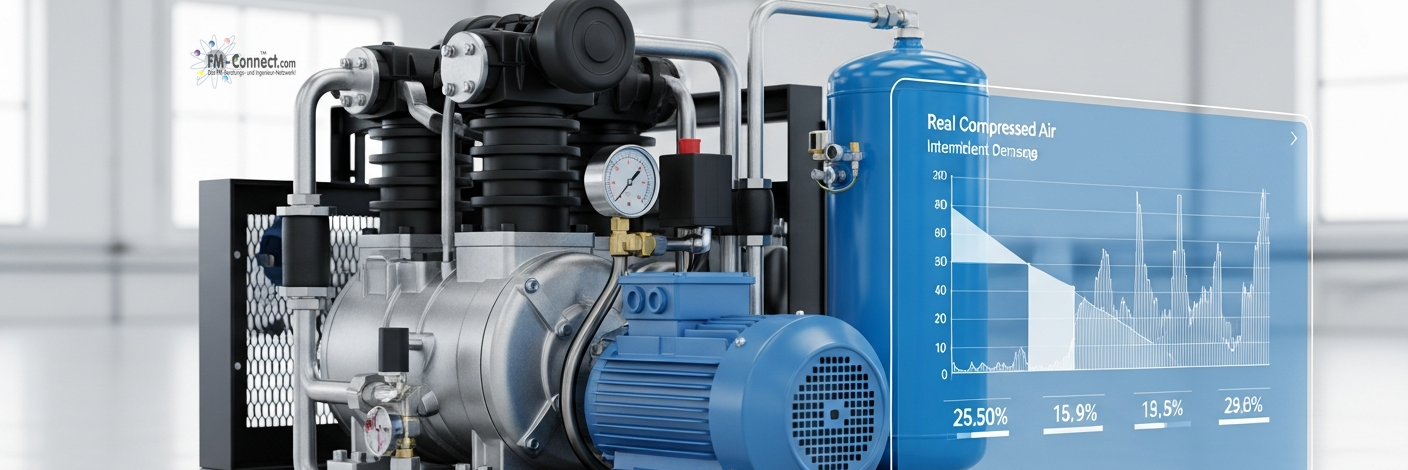

Kolbenkompressoren – für kleine oder intermittierende Druckluftbedarfe

• eher niedrig ist (z. B. wenige Werkzeuge, keine dauerhaften Verbraucher),

• intermittierend auftritt (kurze Lastspitzen mit langen Stillstandszeiten dazwischen),

• und keine sehr hohen Anforderungen an Luftmenge oder kontinuierliche Verfügbarkeit bestehen.

FM-Verantwortliche sollten einschätzen können, ob ein geplanter Nutzungsfall noch in dieses Profil passt oder ob bereits eine größere Kompressorstation mit anderer Bauart (z. B. ein Schraubenkompressor) erforderlich wird. Ein häufiger Fehler ist, Kolbenkompressoren für Aufgaben einzusetzen, die einen nahezu dauerhaften Luftstrom erfordern – hier stoßen sie schnell an ihre Grenzen in Bezug auf Verschleiß und Effizienz.

Aus Sicht des Facility Managements reicht ein Übersichtsverständnis der Hauptkomponenten eines Kolbenkompressors aus, um den Betrieb und die Wartung besser einordnen zu können.

Mehr Detailwissen ist für FM im Alltag meist nicht erforderlich – wichtiger ist, dass die Betreiberpflichten (z. B. Druckbehälterprüfung, Sicherheitsventilprüfung) und die Wartung im Hintergrund organisatorisch abgesichert sind. Die Hauptkomponenten zu kennen hilft jedoch, Anfragen von Nutzern oder Technikern einzuordnen und z. B. bei Störungen gezielt zu reagieren.

Kolbenkompressoren können als Einzelanlage – etwa mit direkt angeschlossenen Verbrauchern – oder als Teil eines kleinen Druckluftnetzes mit Verrohrung und mehreren Entnahmestellen betrieben werden.

• Standortwahl: Der Aufstellort sollte so gewählt sein, dass Lärm und Vibrationen keine sensiblen Bereiche stören. Außerdem muss die Wärmeentwicklung berücksichtigt werden (ausreichende Belüftung des Raumes, keine Überhitzung). Das Gerät muss für Bedienung und Wartung gut zugänglich sein (ausreichend Platz um den Kompressor, keine Verbauung durch Lagergut).

• Elektrischer Anschluss: Der Kompressor ist an die Stromversorgung entsprechend seiner Leistung anzuschließen. Ausreichende Absicherung (passende Sicherungen/Leitungsschutzschalter) und gegebenenfalls ein separater Stromkreis sind erforderlich, um Überlastungen zu vermeiden. Auch ein gut erreichbarer Hauptschalter oder Not-Aus kann je nach Größe sinnvoll sein.

• Kondensatentsorgung: Bei ölgeschmierten Kompressoren fällt ölhaltiges Kondenswasser an, das rechtssicher entsorgt werden muss. Das bedeutet, es darf nicht unkontrolliert in die Kanalisation gelangen. Üblich ist die Ableitung über einen Öl-Wasser-Trenner oder das Auffangen des Kondensats und die Entsorgung über Fachfirmen gemäß den geltenden Umweltvorschriften. Regelmäßige Entleerung des Kondensats verhindert zudem Korrosionsschäden im Behälter.

• Einbindung in Überwachung: In einfachen Aufbauten genügt oft ein am Druckbehälter angebrachter Manometer, damit Benutzer den aktuellen Druck ablesen können. In größeren oder kritischeren Anlagen kann es sinnvoll sein, den Kompressor in die Gebäudeleittechnik (GLT) einzubinden – z. B. eine Störmeldung oder einen Druckabfall als Signal an die Leitwarte zu geben. Somit behält das FM wichtige Betriebsparameter im Blick, selbst wenn der Kompressor dezentral aufgestellt ist.

Durch eine durchdachte Integration stellt man sicher, dass auch ein kleiner Kolbenkompressor zuverlässig arbeitet, ohne andere Bereiche zu beeinträchtigen, und dass im Störungsfall rasch reagiert werden kann.

• Unterschreitet der Behälterdruck einen unteren Grenzwert (Einschaltdruck), startet der Kompressor automatisch.

• Erreicht der Druck den oberen Grenzwert (Ausschaltdruck), stoppt der Kompressor.

Bei kleinen Anlagen erfolgt diese Steuerung meist ohne aufwendige Regeltechnik oder Frequenzumrichter – der Kompressor läuft im intermittierenden Betrieb je nach Druckbedarf.

• die Nutzeranforderungen (benötigter Arbeitsdruck der Werkzeuge oder Maschinen) mit den eingestellten Werten abzugleichen und ggf. Anpassungen zu veranlassen,

• bei Beschwerden wie „zu wenig Druck“ die richtigen Stellschrauben zu prüfen (z. B. ob der Druckschalter korrekt eingestellt ist, ob Leckagen im System vorliegen oder Filter zugesetzt sind),

• die Laufzeiten und Start-Häufigkeit im Auge zu behalten. Eine sehr hohe Einschalthäufigkeit oder lange Laufphasen können auf Überlastung, falsche Dimensionierung oder Undichtigkeiten im System hinweisen.

Gerade weil Kolbenkompressoren meist einfach gesteuert sind, liegt es in der Verantwortung des FM, diese Betriebsparameter regelmäßig zu überprüfen und dafür zu sorgen, dass der Kompressor im vorgesehenen Arbeitsbereich arbeitet.

Auch kleine Kolbenkompressoren sind Druckanlagen mit sicherheitsrelevanten Komponenten. Somit gelten grundlegende Sicherheitsanforderungen, die es einzuhalten gilt.

• Aufstellraum: Der Raum muss ausreichend belüftet sein (Vermeidung von Hitzestau) und frei von brennbaren Materialien in unmittelbarer Nähe. Außerdem darf der Kompressorraum nicht zweckentfremdet als Lagerfläche für Fremdmaterial dienen, um die sichere Bedienung nicht zu behindern. Im Winterbetrieb ist ggf. für Frostfreiheit zu sorgen, damit Kondensatleitungen oder Sicherheitsventile nicht vereisen.

• Zugänglichkeit: Alle relevanten Teile – insbesondere der Druckbehälter, Ventile, Manometer und Bedienelemente – müssen frei erreichbar sein. Der Kompressor sollte so aufgestellt werden, dass Wartungspersonal gefahrlos daran arbeiten kann (ausreichende Beleuchtung, keine Stolperfallen, fester ebenmäßiger Untergrund).

• Sicherheitsbauteile: Einrichtungen wie das Sicherheitsventil (Überdruckventil) und Manometer dürfen keinesfalls manipuliert oder außer Funktion gesetzt werden. Bei einigen Modellen gibt es auch Thermoschalter oder Motorschutzschalter gegen Überhitzung und Überlast – auch diese sind aktiv zu belassen. Sicherheitsventile sind regelmäßig auf ihre Funktion zu prüfen und zu warten, da sie im Ernstfall vor gefährlichen Überdrücken schützen.

• Beschilderung/Hinweise: Im Aufstellraum sollte eine einfache Betriebsanweisung oder Hinweisschild angebracht werden. Darauf gehören die wichtigsten Verhaltensregeln (z. B. vor Wartung Strom trennen, Restdruck ablassen) und Warnhinweise. Wichtig ist auch die Kennzeichnung von Schaltern und Ventilen, damit im Bedarfsfall (z. B. Notabschaltung) jeder Handgriff sitzt. Hinweise auf Lärm (Gehörschutz verwenden, wenn erforderlich) und heiße Oberflächen am Kompressor (Vorsicht am Zylinder/Kühlrippen) dienen dem Unfallschutz.

Auch bei kleineren Kompressoren ist also dafür zu sorgen, dass Prüfintervalle eingehalten werden, Betriebssicherheit gewährleistet ist und Unfälle oder Fehlbedienungen vermieden werden. Das FM sollte alle sicherheitsrelevanten Einrichtungen regelmäßig kontrollieren (lassen) und die Ergebnisse dokumentieren.

Kolbenkompressoren wirken zwar technisch simpel, haben aber durchaus Wartungsbedarfe, um langfristig zuverlässig und sicher zu funktionieren. Wird die Wartung vernachlässigt, drohen Ausfälle oder Sicherheitsrisiken (z. B. durch Überhitzung oder Behälterkorrosion).

• Ölkontrolle und -wechsel: Bei ölgeschmierten Kompressoren regelmäßig den Ölstand prüfen und nach Herstellervorgabe das Verdichteröl wechseln (oft mindestens jährlich oder nach einer bestimmten Betriebsstundenzahl). Frisches Öl sichert Schmierung und Kühlung; altes Öl verliert an Wirkung und kann Schäden begünstigen.

• Ansaugfilter reinigen/tauschen: Der Ansaugfilter ist regelmäßig zu prüfen. Verschmutzte Filtereinsätze sind zu reinigen oder (spätestens jährlich) auszutauschen, damit der Kompressor ausreichend Luft bekommt und kein Schmutz angesaugt wird.

• Mechanische Überprüfung: Kontrolle von Antriebsriemen (Spannung, Verschleiß) falls ein Riemenantrieb vorhanden ist. Ebenso sollten wichtige Verschraubungen und Dichtstellen auf festen Sitz geprüft werden. Ungewöhnliche Schwingungen oder Geräusche können auf lockernde Teile oder beginnenden Verschleiß hinweisen.

• Kondensatablass und Behältercheck: In regelmäßigen Abständen (bei frequentierter Nutzung wöchentlich) das Kondensat aus dem Druckbehälter ablassen. Dabei kann zugleich eine Sichtkontrolle des Kondensats (auf exzessives Öl oder Partikel) sowie des Behälters (innen ggf. über Wartungsöffnungen, außen auf Roststellen) erfolgen. Dies beugt Korrosion und Wasseransammlungen vor.

• Funktionsprüfungen sicherheitsrelevanter Teile: Das Sicherheitsventil sollte in Wartungsintervallen getestet werden (es muss bei Überdruck öffnen) und der Druckschalter auf korrekte Schaltdrücke geprüft werden. Auch Manometer sollten plausibel anzeigen (kein Fehlzeigen). Gegebenenfalls sind Kalibrierungen oder Austausche nötig, falls Bauteile nicht einwandfrei funktionieren.

• Wartungsintervalle planen: Die vom Hersteller vorgegebenen Wartungsintervalle und Prüffristen sollten im FM-System oder CAFM hinterlegt sein. So wird sichergestellt, dass keine Wartung versäumt wird. Bei Bedarf sind Dienstleister oder externe Prüfer frühzeitig zu beauftragen.

• Wartungsdienst koordinieren: Wenn externe Service-Techniker die Wartung durchführen, organisiert das FM die Zugänglichkeit (Schlüssel, Termine außerhalb der Nutzungszeiten) und stellt alle notwendigen Unterlagen bereit (Betriebsanleitung, letzte Prüfberichte etc.).

• Dokumentation prüfen: Nach Wartung und Inspektion müssen die Protokolle und Prüfnachweise abgelegt werden. Das FM sollte diese Durchführungsnachweise sammeln und auf eventuelle Auffälligkeiten auswerten – z. B. Hinweise des Technikers auf beginnenden Verschleiß, ungewöhnlich viel Kondensat oder ähnliches.

• Lebenszyklus überwachen: Über die Jahre hinweg sollte beobachtet werden, ob der Kompressor zunehmend Störungen zeigt, lauter läuft, die Kompressionsleistung nachlässt oder der Ölverbrauch steigt. Solche Trends sind Indikatoren dafür, dass das Gerät sein Lebensdauerende nähert. Das FM kann dann rechtzeitig eine Erneuerung oder eine Alternativbeschaffung planen, bevor ein unvorhergesehener Ausfall passiert.

Der Kompressor bleibt effizienter, sicherer und insgesamt länger in Betrieb. Zudem erfüllt der Betreiber seine Pflichten aus Sicht der Arbeitssicherheit und Instandhaltung.

Kolbenkompressoren sind in der Anschaffung oft kostengünstig, können jedoch bei falschem Einsatz (z. B. bei hoher Dauerlast oder ständigem Ein- und Ausschalten) schnell unwirtschaftlich und störanfällig werden. Aus Sicht des Facility Managements ist es daher wichtig, die Einsatzgrenzen dieser Technik zu kennen.

FM sollte daher früh erkennen, wann der Druckluftbedarf eines Standorts das „natürliche Einsatzfeld“ des Kolbenkompressors verlässt. Steigt der Bedarf beispielsweise durch neue Maschinen oder längere Betriebszeiten deutlich an, ist rechtzeitig zu prüfen, ob Alternativen wie ein Schraubenkompressor oder eine zentrale Druckluftstation mittelfristig wirtschaftlicher und zuverlässiger wären. So lassen sich teure Ausfälle oder hoher Energieverbrauch vermeiden.

• Anlage im CAFM/CMMS erfassen: Jeder Kompressor sollte mit Stammdaten (Anlagentyp, Leistung, Baujahr, Standort, Seriennummer etc.) im Computer-Aided Facility Management System hinterlegt sein. So sind Wartungsplanung, Historie und Verantwortlichkeiten auf einen Blick verfügbar.

• Betriebs- und Sicherheitsanweisungen bereitstellen: Am Aufstellort und in zentralen Unterlagen sollten Betriebsanweisungen vorhanden sein, die den sicheren Umgang regeln. Dazu zählen z. B. Hinweise zur täglichen Inbetriebnahme, zur persönlichen Schutzausrüstung (falls Lärmbereich) und zum Vorgehen bei Störungen oder Wartungen (Druck ablassen, spannungsfrei schalten etc.). Eine gut sichtbare Kurzanleitung im Technikraum erhöht die Sicherheit und Regelkonformität.

• Wartungs- und Prüftermine planen und dokumentieren: Alle erforderlichen Prüfungen (z. B. Druckbehälter-TÜV-Termine) und Wartungen müssen vom FM terminiert und nachverfolgt werden. Durch eine lückenlose Dokumentation – beispielsweise Wartungsprotokolle, Prüfstempel am Behälter, Kalibrierzertifikate – kann das FM jederzeit nachweisen, dass die Anlage vorschriftsmäßig betreut wird.

• Störungsmeldungen und Reparaturen erfassen: Jedes Auftreten von Störungen, unplanmäßigen Abschaltungen oder Reparaturen sollte registriert werden (z. B. im Ticketsystem oder Anlagenlogbuch). Durch diese Historie lassen sich Tendenzen erkennen – etwa wiederholte Überhitzungen als Zeichen für Überlast oder unsachgemäße Nutzung. Das ermöglicht dem FM, proaktiv gegenzusteuern, sei es durch Nutzerunterweisung oder durch technische Anpassungen.

Auf diese Weise werden Kolbenkompressoren – trotz ihrer scheinbaren „Kleinheit“ – als vollwertige TGA-Anlagen behandelt. Ihr Betrieb, ihre Sicherheit und ihre Kosten bleiben im Rahmen der FM-Governance transparent und steuerbar. Dies gewährleistet, dass auch kleine Druckluftanlagen zuverlässig funktionieren und den betrieblichen Anforderungen sowie gesetzlichen Vorgaben jederzeit genügen.
