Anlagen- und Umfeldscope

Anlagen- und Umfeldscope

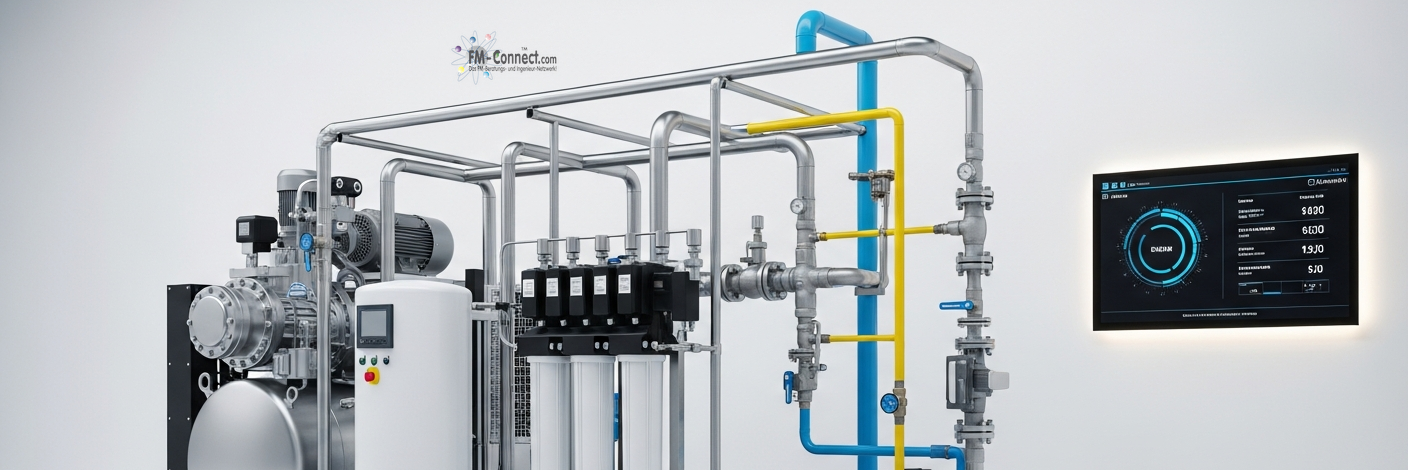

Hier benennen wir den technischen Umfang einer Druckluftanlage von der Verdichtung über die Aufbereitung bis hin zur Verteilung und Einbindung in die bauliche und regelungstechnische Umgebung. Ziel ist eine normgerechte, energieeffiziente und betriebssichere Auslegung unter Berücksichtigung einschlägiger Regelwerke (u. a. ISO 1217, ISO 8573, ISO 4126, Druckgeräterichtlinie 2014/68/EU, TRBS).

Anlagenscope für Druckluftsysteme und Betriebsumgebung

Die Auswahl des Verdichters folgt Lastprofil, Qualitätsanforderungen und Wirtschaftlichkeit:

  • Schraubenkompressoren (ölgeschmiert/ölfrei): kontinuierlicher Volumenstrom, modular skalierbar; ölfrei bei produktberührten Anwendungen (Lebensmittel, Pharma, Elektronik) oder hohen Reinheitsklassen.

  • Kolbenkompressoren: hohe Enddrücke, robust bei intermittierender Last; erhöhte Pulsation und Schwingungen erfordern besondere Fundamentierung.

  • Turbo-/Radialkompressoren: große Volumenströme bei stabilen Lasten, ölfrei, hohe Effizienz im Auslegungspunkt.

  • Scroll- und Zahnkompressoren: ölfreie Alternativen im unteren Leistungsbereich.

Hinweis:

Die Leistungsdaten sollten nach ISO 1217 (Anhang C/E) verifiziert werden. Variable Drehzahlregelung (VSD) reduziert Teillastverluste, während Stufenschaltung bei Mehrmaschinen-Systemen Lastgänge abdeckt. Ölfrei vs. öleingespritzt ist anhand der geforderten ISO-8573-1-Qualitätsklasse und der Aufbereitungskosten ganzheitlich zu bewerten.

Periphere Komponenten: Behälter, Sicherheitsventile, Kühler, Abscheider

  • Druckluftbehälter: Dienen als Speicher, zur Dämpfung von Lastspitzen und zur Entkopplung von Regelung und Verbrauch. Auslegung nach PED (2014/68/EU) und harmonisierten Normen (z. B. EN 13445). Die Volumenbestimmung erfolgt über eine Massenbilanz: V = (t · Q_FAD · p_atm) / (p2 − p1). Strategisch ist häufig ein Nassbehälter (vor Trocknung) zur Kondensatabscheidung und ein Trockenbehälter (nach Trocknung) zur Netzstabilisierung sinnvoll.

  • Sicherheitsventile: Dimensionierung und Ansprechdruck gemäß ISO 4126; Position möglichst am Behälter mit freiem Abblaseweg. Wiederkehrende Prüfungen nach nationalem Recht (z. B. BetrSichV/TRBS).

  • Kühler: Nachkühler (Luft/Wasser) senken Austrittstemperatur, steigern relative Feuchte und ermöglichen Kondensatabtrennung. Interkühler sind bei mehrstufiger Verdichtung obligatorisch. Korrosions- und Foulingresistenz (Werkstoffwahl, Wasserqualität) beachten.

  • Abscheider: Zyklonabscheider hinter Kühlern entfernen freie Flüssigphase; Koaleszenzmechanismen für Aerosole erfordern geeignete Strömungsgeschwindigkeiten und automatische, verlustfreie Kondensatableiter.

Die Aufbereitung richtet sich nach ISO 8573-1 (Partikel, Wasser, Öl):

  • Kältetrockner: Drucktaupunkt typ. +3 °C; energieeffizient für allgemeine Werkstattluft und pneumatische Antriebe.

  • Adsorptionstrockner (Heißgas-, Heiz- oder Kaltregeneration): PDP −20 bis −70 °C; für Außenbereiche, tiefe Temperaturen, Instrumentenluft oder sensible Prozesse. Regenerationsverluste (2–20 %) und Spülluftbedarf in die Energiebilanz aufnehmen.

  • Membrantrockner: kompakt, modular, mittlere Anforderungen bei dezentraler Entnahme.

Filtration mehrstufig:

  • Vorfilter (Partikel/Koaleszenz) vor Trockner zum Schutz der Trocknungsmedien.

  • Feinfilter nach Trockner zur Restöl-/Aerosolreduktion; Aktivkohleadsorber für Öldämpfe/ Gerüche (z. B. Klasse 1 Öl).

  • Steril-/Partikelfilter für Reinräume. Druckdifferenzüberwachung zur zustandsorientierten Wartung.

Hinweis:

Drucktaupunktüberwachung und Alarmierung gewährleisten die Qualitätskonstanz. Bypass-Linien und Redundanzen erhöhen Verfügbarkeit.

Kondensat entsteht in Kühlern, Abscheidern, Behältern und Tiefpunkten. Anforderungen:

  • Automatische, verlustfreie Kondensatableiter (kapazitiv gesteuert) vermeiden Druckluftverluste.

  • Sammelleitungen mit Gefälle, Vereisungsschutz bei Außenführung.

  • Behandlung/Entsorgung gemäß Wasserhaushaltsgesetz/AwSV und lokalen Vorgaben; Öl-Wasser-Trennanlagen (z. B. Koaleszenz/ Aktivkohle) sind auf Öltyp (Mineral, Ester, PAO) auszulegen. Regelmäßige Kontrolle des Restölgehalts.

  • Werkstoff- und Dichtungsbeständigkeit gegen Kompressoröl und Additive sicherstellen.

Netzarchitektur:

  • Ringnetze minimieren Druckabfälle und erhöhen Versorgungssicherheit; Stichleitungen für definierte Verbraucher; Sektionierbarkeit mit Absperrorganen.

  • Werkstoffe: verzinkter Stahl, Edelstahl, Kupfer oder modulare Aluminium-/Kunststoffsysteme; Kriterien sind Korrosionsbeständigkeit, Montageaufwand, Diffusionsdichtheit, Reinheitsanforderungen.

  • Dimensionierung nach zulässiger Strömungsgeschwindigkeit (Hauptleitung typ. 6–8 m/s, Abgänge 8–12 m/s) und maximalem Druckverlust. Steigende Leitungen mit Entwässerung an Tiefpunkten, Entnahme von oben (Tropfschenkel).

Entnahmestellen:

  • FRL-Einheiten (Filter/Regler/Öler) je nach Anwendung; Druckregler nahe Verbraucher zur Stabilisierung.

  • Schnellkupplungen mit Entlüftung und Rückschlagschutz; Sicherheitspeitschen (whip checks) bei Schläuchen.

Schläuche:

  • Kürzestmögliche Längen, knicksicher, medien- und temperaturbeständig; regelmäßige Sichtprüfung. Kennzeichnung und farbliche Zuordnung vermeiden Fehlanschlüsse.

  • Leckage-Management (Dichtigkeitsprüfung, Ultraschall-Lecksuche) ist integraler Bestandteil des Netzbetriebs.

Lüftung und Schallschutz

  • Kompressorräume benötigen gesicherte Zu- und Abluft. Nahezu die gesamte Antriebsleistung fällt als Wärme an; notwendiger Luftvolumenstrom: V̇ ≈ Q̇_Abwärme / (ρ · c_p · ΔT). Ansaugluft sollte kühl, staubarm und außerhalb der Abwärmeströmung entnommen werden; Filterkonzepte gegen Staub/Ölnebel dimensionieren. Wärmerückgewinnung (Zuluftvorwärmung, Heißwasser über Wärmetauscher) kann >70–90 % der elektrischen Leistung nutzbar machen.

Schallschutz:

  • Kapselungen, schallabsorbierende Wand-/Deckenelemente, Schalldämpfer an Ansaug-/Abluftöffnungen.

  • Schwingungsisolierung zur Reduktion von Körperschallübertragung.

  • Einhaltung arbeitsakustischer Grenzwerte; Messkonzept und regelmäßige Emissionskontrolle.

Die Aufstellung erfolgt trocken, sauber, mit ausreichender Wartungsumgebung. Anforderungen:

  • Schraubenkompressoren: ebener, tragfähiger Boden; Schwingungsdämpfer nach Herstellerangaben.

  • Kolben/Turbo: gegebenenfalls Inertiefundamente (Massefaktor typ. ≥3), Verguss und Ankerpläne nach Maschinenhersteller; Ausrichtung/Koaxialität bei gekuppelten Aggregaten prüfen.

  • Entkopplung von Bauwerk und Rohrleitungen mittels Kompensatoren; Verzugarme Rohrführung, thermische Dehnung berücksichtigen.

  • Medienanschlüsse (Kühlwasser, Strom, Druckluft, Kondensat) zugänglich; Frost- und Explosionsschutz nach Gefährdungsbeurteilung.

Die Regelungsstrategie bestimmt Effizienz und Qualität:

  • Einzelmaschinen-Regelungen: Last/Leerlauf, Ein/Aus, VSD mit enger Druckbandbreite; Minimierung von Leerlaufzeiten.

  • Verbundleitstand (Master Control): Grund-/Spitzenlast-Management, Rotationsbetrieb, Bandbreitenoptimierung; jede 1 bar Reduktion senkt den Energieverbrauch typischerweise um ~7–8 %.

  • Qualitätsregelung: Drucktaupunkt-, Öl- und Partikelmonitoring; Alarme, Bypass, automatische Umschaltung bei Störung.

  • Zustandsüberwachung: Temperatur, Vibration, Differenzdrücke, Energie- und Volumenstrommessung; Integration in Leitsysteme (Modbus/Profinet), KPIs (spezifischer Energiebedarf, Leckagerate).

Hinweis:

Wartungs- und Inspektionspläne sind norm- und herstellerkonform aufzusetzen; Dokumentation und Rezertifizierung (Behälter, Sicherheitsventile) gemäß gesetzlichen Fristen. Ein durchgängiges Scope-Management, das Anlagenteile und Umfeldbedingungen ganzheitlich betrachtet, ist Voraussetzung für sichere, effiziente und normgerechte Druckluftversorgung.
