Integration von Druckluftanlagen in Gebäude

Facility Management: Druckluftanlagen » Druckluftanlagen » Integration in Gebäude

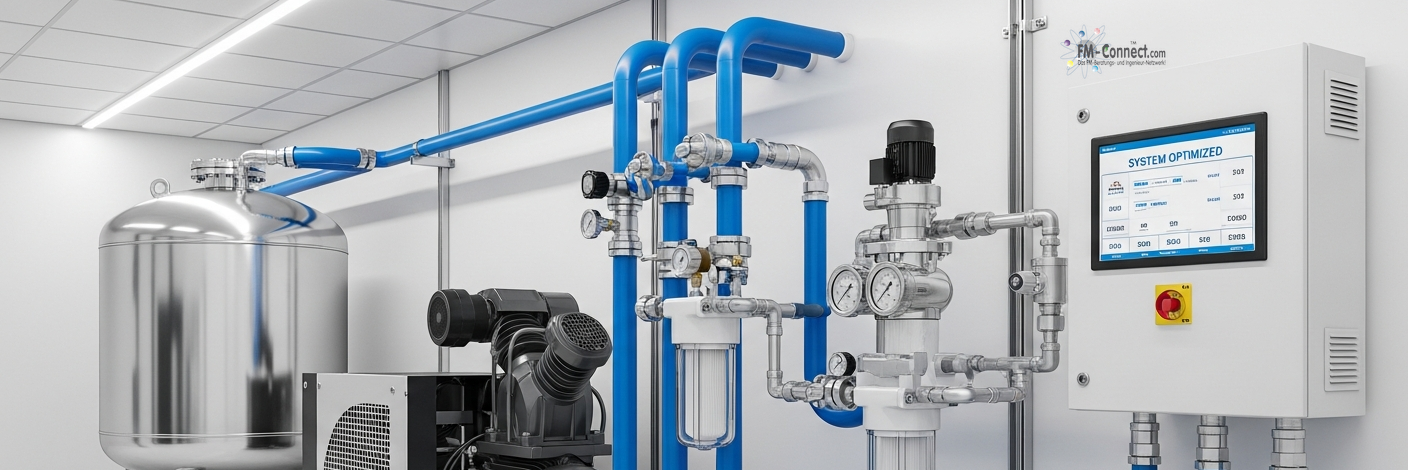

Integration in Gebäude

Integration in Gebäude: Druckluftsysteme im FM sicher, wartbar und effizient einbinden

Integration in Gebäude im Kontext von Druckluftsystemen beschreibt die räumliche, technische und organisatorische Einbettung von Erzeugung, Aufbereitung, Speicherung und Verteilung in die bestehende Infrastruktur, sodass Aufstellorte, Leitungsführungen, Anschlüsse, Nebenmedien, Brandschutz, Entwässerung, Zugänglichkeit, Zuständigkeiten und Dokumentation als zusammenhängender Ordnungsrahmen geplant und betrieben werden. Für das Facility Management (FM) ist diese Integration entscheidend, da nur eine systematisch eingebundene Anlage wartbar, sicher betreibbar und langfristig anpassbar ist, wobei der normativ anerkannte Systemgedanke das Druckluftsystem als Gesamtsystem von Erzeugung über Übertragung bis zum Verbrauch betrachtet und eine strukturierte Datenerhebung sowie Dokumentation auf Anlagenebene fordert. Mangelhafte Integration führt in der Praxis zu erhöhten Druckverlusten, steigenden Energiekosten, verminderter Versorgungssicherheit sowie zu erhöhten Stillstandszeiten und Risiken bei Wartung und Störung aufgrund eingeschränkter Zugänglichkeit oder unklarer Absperrstrukturen. Gleichzeitig ist die Gebäudeintegration ein Compliance-Thema, da Anforderungen aus Arbeitsstättenrecht, Betriebssicherheitsrecht, Brandschutzvorgaben für Leitungsanlagen und Durchdringungen sowie wasserrechtliche Vorgaben zum Kondensatmanagement zu berücksichtigen sind, insbesondere bei ölhaltigem Kompressorenkondensat, dessen Sammlung, Behandlung und Einleitung gegebenenfalls genehmigungspflichtig ist und bauaufsichtlichen Rahmenbedingungen unterliegt.

Integration von Druckluftsystemen im Gebäudebetrieb

Begriffsrahmen (Basis)

Integration in Gebäude umfasst im FM-Sinn die Aufstell- und Einbauweise (z. B. zentrale Druckluftstation vs. dezentrale Kompressorplätze), die Medienführung und Leitungswege (horizontal/vertikal, Ringleitung/Stichleitungen, Durchdringungen/Schotts), die Schnittstellen zu anderen Gewerken (Elektro, Lüftung/Abwärmeführung, Entwässerung, Brandmeldetechnik/Brandschutz) sowie die Einbindung in Betrieb, Sicherheit und Instandhaltung (Zugangs- und Freigaberegeln, Kennzeichnung, Prüf- und Wartungskonzepte, Dokumentation/CAFM). Diese Sichtweise ist kompatibel mit anerkannten Dokumentationsanforderungen für TGA-Projekte (Planung–Ausführung–Betrieb) sowie mit VDMA-Einheitsblättern, die Planung/Neubau der Druckluftverteilung und typische Mindestanforderungen an Servicearbeiten strukturieren.

Warum Integration in Gebäude wichtig ist (Importance-Fokus)

Integrationsaspekt

Was damit gemeint ist (Basis)

Warum wichtig im FM

Aufstellort Technik

Raumlage, Zugänge, Platzbedarf

Wartbarkeit, sichere Bedienung, reduzierte Stillstandszeiten

Leitungsführung

Trassen, Steigzonen, Durchdringungen

Druckverluste, Leckagerisiko, Nachrüstbarkeit

Gebäudetechnische Einbindung

Strom, Lüftung, Entwässerung

Betriebssicherheit und Anlagenstabilität

Schutzkonzepte

Brandabschnitte, Zutritt, Beschilderung

Risikoreduktion, Compliance

Betriebsorganisation

Zuständigkeiten, Freigabeprozesse

klare Abläufe bei Störung und Wartung

  • Aufstellort Technik ist FM-seitig der Hebel für „Wartbarkeit durch Design“: Verkehrswege zu Betriebseinrichtungen und Instandhaltungsgänge sind nach ASR als eigenständige Verkehrswege zu betrachten; sie müssen so eingerichtet und betrieben werden, dass der sichere Zugang zur Nutzung und Instandhaltung möglich ist (inkl. Mindestbreiten, trittsicherer Oberflächen, Berücksichtigung von Kennzeichnung/Beleuchtung). Gleichzeitig dürfen Technikaufstellungen Fluchtwege/Notausgänge nicht beeinträchtigen.

  • Für Druckluftstationen ist darüber hinaus die thermische Einbindung in das Gebäude eine Kernanforderung: Beim Verdichten wird ein großer Teil der eingesetzten elektrischen Energie als Wärme abgeführt; diese Wärme wird in vielen Fällen über Abluftkanäle nach außen geführt und kann technisch vergleichsweise einfach für Heizzwecke oder Prozesse genutzt werden. Die Gebäudeintegration entscheidet damit, ob Abwärme kontrolliert abgeführt und ggf. wirtschaftlich genutzt werden kann (z. B. über Kanalisierung und thermostatisch gesteuerte Entlüftungsöffnungen).

  • Leitungsführung bestimmt die Druckluft-Wirtschaftlichkeit in der Fläche. Praxisdaten zeigen: Schlauchlänge verursacht Druckverlust; ungünstige Kupplungen/Übergänge und „Basteleien“ im Netz vervielfachen Verluste. Ebenso verursachen zu geringe Rohrdurchmesser hohe Folgekosten, weil der Druckabfall energetisch kompensiert werden muss. FM-relevant ist, dass solche Effekte häufig erst im Betrieb auffallen – dann aber immer die Gebäudeintegration (Trassen, Querschnitte, Zonen, Reservewege) die Änderbarkeit begrenzt.

  • Zusätzlich ist die Leckageanfälligkeit ein Integrations- und Materialthema: In heterogenen oder korrosionsanfälligen Netzen können Leckageraten im Bereich 25–35 % auftreten; Leckagen sind „Dauerverbraucher“ und wirken 365 Tage im Jahr auf Energiekosten und Versorgungsstabilität. Daraus folgt FM-seitig ein Bedarf an zugänglichen Trassen, klaren Segmenten und einer netzorientierten Instandhaltungslogik.

  • Gebäudetechnische Einbindung umfasst neben Elektroversorgung und Lüftung insbesondere das Kondensat-/Entwässerungskonzept. Kondensat fällt immer dann an, wenn die Temperatur der Druckluft den Drucktaupunkt unterschreitet; das geschieht nicht nur an Aufbereitungsstufen, sondern auch im Leitungsnetz. Wegen der Folgeschäden muss der Kondensatableitung ein hoher Stellenwert zugeordnet werden. In der Gebäudeintegration ist deshalb eine definierte Ableitung/Sammlung (inkl. druckluftverlustarmer Ableiterkonzepte) vorzusehen.

  • Im Einleitfall ist die wasserrechtliche Dimension zu berücksichtigen: Das WHG nennt für das Einleiten in öffentliche Abwasseranlagen (Indirekteinleitung) ein Genehmigungserfordernis, soweit spezifische Anforderungen gelten; parallel existieren bauaufsichtliche Rahmenbedingungen für Anlagen zur Behandlung von Kompressorenkondensaten, die das Abwasser so behandeln, dass es in öffentliche Entwässerungsanlagen eingeleitet werden darf.

  • Schutzkonzepte betreffen vor allem Brandabschnitte, Durchdringungen und Kennzeichnung. Die MLAR regelt brandschutztechnische Anforderungen an Leitungsanlagen und enthält Vorgaben/Erleichterungen, u. a. zur offenen Verlegung nichtbrennbarer Medien und zu Abständen sowie zur Ausführung von Durchbrüchen und deren Verschluss unter Beibehaltung des Feuerwiderstands. Für FM bedeutet das: Leitungsführung und Durchdringungen müssen brandschutzkonform geplant, dokumentiert und instandgehalten werden – inklusive kontrollierbarer Schotts und eindeutiger Zuständigkeiten.

  • Die Betriebsorganisation schließlich stellt sicher, dass die physische Integration im Ereignisfall wirksam wird: TRBS 1201 konkretisiert Prüfungen und Kontrollen von Arbeitsmitteln und überwachungsbedürftigen Anlagen; TRBS 1111 fordert die systematische Ermittlung und Bewertung von Gefährdungen und die Überprüfung bei Änderungen. VDMA-Einheitsblätter unterstreichen die Bedeutung qualifizierten Services als Baustein für Energieeffizienz, Sicherheit und Verfügbarkeit. Ohne klare Freigabeprozesse (wer darf absperren/entlasten/freischalten?) bleibt die Integration „papieren“, aber nicht betrieblich belastbar.

FM-Zielgrößen, die durch Gebäudeintegration geprägt werden

Zielgröße

Wie Integration in Gebäude wirkt (Basis)

Verfügbarkeit

gute Zugänglichkeit und klare Absperrlogik verkürzen Ausfallzeiten

Energieeffizienz

kurze Wege und geringe Verluste reduzieren Betriebskosten

Sicherheit

sichere Räume/Trassen senken Personen- und Sachrisiken

Wartungsfähigkeit

ausreichend Platz und definierte Arbeitsflächen erhöhen Qualität

Erweiterbarkeit

geeignete Trassen-/Reservekonzepte erleichtern Anpassungen

Diese Zielgrößen sind nicht abstrakt, sondern folgen aus den genannten Regel- und Praxiszusammenhängen

Zugänglichkeit und Verkehrsweg-Qualität wirken direkt auf Wartungs- und Störzeiten; Leitungsführung und Querschnittswahl wirken direkt auf Druckverluste, Erzeugungsdruck und Energiekosten; Lüftung/Temperaturführung wirken direkt auf thermische Stabilität; Brandschutz- und Kennzeichnungskonzepte wirken direkt auf sichere Orientierung und Notfallfähigkeit.

Typische Situationen im FM-Betrieb

Die Gebäudeintegration wird im FM-Betrieb besonders relevant bei (a) Wartungen und Prüfungen, (b) akuten Störungen (z. B. Druckabfall, Teilbereichsprobleme), (c) Erweiterungen/Änderungen (neue Verbraucher, Umbauten), (d) Konflikten mit anderen technischen Anlagen (Lüftung, Elektro, Brandschutz) und (e) Begehungen/Audits (Arbeitsschutz, Brandschutz, Umwelt). Das ist konsistent mit anerkannten Anforderungen: Prüf- und Kontrollregimes (TRBS 1201) und Gefährdungsbeurteilung (TRBS 1111) greifen immer dann, wenn Anlagen genutzt, verändert oder instandgehalten werden.

Die praktische Ursache ist, dass Druckluftsysteme häufig „über die Jahre“ wachsen: Erweiterungen an Netz und Verbrauchern erzeugen eine historisch gewachsene Druckhöhe; durch gezielte Netzänderungen (z. B. Ringschlüsse) kann diese Druckhöhe oft reduziert werden. Dies ist ein typischer FM-Anwendungsfall, weil Trassenreserven, Absperr- und Dokumentationsstand die Machbarkeit solcher Optimierungen bestimmen.

Beispiele: Betriebsanlass ↔ Integrationsbezug ↔ Bedeutung

Betriebsanlass

Integrationsbezug

Bedeutung für FM (Importance)

Wartung am Kompressor

Zugang, Platz, sichere Arbeitsfläche

reduziert Stillstandszeit und Unfallrisiko

Druckverlust in Teilbereichen

Leitungswege, Zonen, Absperrungen

schnellere Eingrenzung, weniger Produktionsverlust

Kondensat-/Feuchteprobleme

Entwässerung, Aufbereitung, Raumklima

reduziert Korrosion und Folgeschäden

Umbau/Neue Verbraucher

Trassenreserven, Anschlusskonzept

verhindert provisorische Lösungen und Leckagen

Sicherheitsbegehung

Fluchtwege, Brandabschnitte, Kennzeichnung

reduziert Compliance- und Haftungsrisiken

Wartung am Kompressor ist ein Integrations-Thema, weil die sichere Durchführung von Arbeiten von Verkehrswegen, Arbeitsflächen, Lüftungsbedingungen und Elektro-/Sicherheitsorganisation abhängt. ASR A1.8 definiert auch „Gänge zur Instandhaltung“ als Verkehrswege; daraus folgt die FM-Pflicht, Zugänge so zu gestalten, dass Wartung/Inspektion ohne zusätzliche Gefährdungen möglich sind. Für die Elektrointegration gilt ergänzend: DGUV Vorschrift 3 verlangt, dass elektrische Anlagen/Betriebsmittel nur fachgerecht errichtet, instandgehalten und geprüft werden; mangelhafte Zustände dürfen nicht weiter betrieben werden.

Druckverlust in Teilbereichen lässt sich FM-seitig schneller eingrenzen, wenn Leitungstopologie, Segmente und kritische Verbraucher dokumentiert und zugänglich sind. Praxisdaten zeigen, dass Querschnittsfehler, Kupplungsverluste, Schlauchlängen und Leckagen den lokalen Fließdruck massiv beeinflussen; ohne Zonenlogik bleibt häufig nur „Druck erhöhen“ als ineffiziente Notmaßnahme. Die Integration entscheidet daher über die Diagnosegeschwindigkeit (Segmentierung/Absperrung) und über die Möglichkeit, verlustarme Anschlusspunkte und geeignete Trassen nachzurüsten.

Kondensat-/Feuchteprobleme sind besonders integrationssensibel: Kondensat entsteht an mehreren Punkten und insbesondere bei Temperaturgefällen; die größten Mengen fallen typischerweise nahe dem größten Temperaturgefälle nach der Verdichtung an. FM muss deshalb (1) Entwässerungspunkte an den richtigen Stellen vorsehen (auch im Netz), (2) eine geordnete Ableitung/Sammlung sicherstellen und (3) die Einleitung/Behandlung regelkonform organisieren.

Umbau/Neue Verbraucher werden zum Integrationsproblem, wenn Trassenreserven fehlen oder „provisorische“ Anschlusslösungen (lange Schläuche, zusätzliche Kupplungen, Querschnittswechsel) entstehen; diese erhöhen nachweislich Druckverluste und Leckagerisiken. FM muss hier Änderungsmanagement (technisch und organisatorisch) mit Gefährdungsbeurteilung koppeln, weil Änderungen der Arbeitsumgebung/Arbeitsmittel die Bewertung und Maßnahmen beeinflussen können.

Sicherheitsbegehungen betreffen Gebäudefunktionen (Fluchtwege, Brandschutz, Kennzeichnung) ebenso wie Anlagenrisiken (Druck, Lärm, Elektro). ASR A2.3 konkretisiert Anforderungen an Fluchtwege/Notausgänge; ASR A1.3 regelt Sicherheitskennzeichnung; die MLAR adressiert Brandabschnitte und Durchdringungen in Leitungsanlagen. Für Lärm gilt: Bei Lärmeinwirkungen kann im Rahmen der Gefährdungsbeurteilung eine Messung erforderlich sein; Schutzmaßnahmen sind nach Stand der Technik festzulegen.

Bausteine der Gebäudeintegration im Überblick

Integrationsbaustein

Typische Ausprägung (Basis)

Warum wichtig im FM

Technikraum/Station

zentral/dezentral, definierte Zugänge

Wartbarkeit und Schutz vor Fehlbedienung

Leitungsnetz im Gebäude

horizontale/vertikale Verteilung

Druckverluste und Leckageanfälligkeit

Durchdringungen/Schotts

Trennung von Brandabschnitten

Schutzkonzepte und Gebäudesicherheit

Energieversorgung

elektrische Anbindung

Betriebssicherheit, Wiederanlauf

Lüftung/Abwärmeführung

Raumlüftung, Wärmelastabfuhr

verhindert Überhitzung und Abschaltungen

Entwässerung/Kondensat

Ableitung und Sammlung

Korrosionsschutz, hygienische Ordnung

Absperr- und Zonenkonzept

Haupt-/Zonenabsperrungen

schnelle Eingrenzung und sichere Arbeiten

Kennzeichnung/Pläne

Schema, Beschilderung, Labels

fehlerarme Bedienung, schnelle Orientierung

  • Technikraum/Station: Aus FM-Sicht ist der Technikraum der Ort, an dem die Qualität der Integration „entscheidbar“ wird: Temperatur und Lüftung müssen so ausgelegt sein, dass die beim Verdichten entstehende Wärme abgeführt wird und keine thermischen Fehlzustände auftreten. In der Praxis ist als Referenz beschrieben, dass zulässige Kompressorraum-Temperaturen in einem definierten Bereich liegen; zu niedrige Temperaturen bergen Einfriergefahr an Sicherheitsorganen, zu hohe Temperaturen können zu Überlastung/Schäden führen. Die Belüftungsarten reichen von natürlicher Be- und Entlüftung (kleine Leistungen) bis zur kanalisierten Abluftführung (größere Kompressoren) mit Zusatzventilatoren bei langen Kanälen; dabei ist die Gefahr warmer Ansaugluft zu beachten.

  • Lüftung/Abwärmeführung ist gleichzeitig eine Effizienzschnittstelle: Der große Anteil der Verdichterenergie wird als Wärme abgeführt; die Wärme wird häufig ungenutzt nach außen geführt, kann aber durch Wärmerückgewinnung (z. B. Warmluftheizung oder Heißwasser über Wärmetauscher) genutzt werden. FM muss diese Integration so gestalten, dass die Wärmeabfuhr auch bei Wärmenutzung betriebssicher bleibt (u. a. Kanalisierung, ggf. zusätzlicher Lüfter zur Überwindung von Gegendruck, thermostatisch gesteuerte Öffnungen).

  • Leitungsnetz im Gebäude: Die Integration des Leitungsnetzes umfasst Trassenwahl, Segmentierung und Anschlussgestaltung. Praxisdaten belegen, dass Schlauchlängen, Kupplungen und unnötige Übergänge direkt Druckverluste verursachen; außerdem entstehen hohe Folgekosten durch zu geringe Rohrdurchmesserwahl und durch Leckagen. Die Gebäudeintegration muss deshalb „verlustarme Wege“ und wartungsfähige Segmente ermöglichen, statt Verluste später über höheren Netzdruck zu kompensieren.

  • Durchdringungen/Schotts: Durchdringungen von Wänden und Decken (insbesondere über Brandabschnitte) sind nach MLAR so zu planen und auszuführen, dass der erforderliche Feuerwiderstand der Bauteile erhalten bleibt; die Richtlinie enthält hierzu konkrete Anforderungen und Erleichterungen, z. B. zu zulässigen Rohrmaterialien, Dämmstoffen, Abständen und zum Verschluss verbleibender Öffnungen. FM muss daraus ableiten, dass Schotts prüf- und instandhaltbar bleiben (Zugänglichkeit, Dokumentation, keine „verdeckt“ überbauten Schottbereiche).

  • Energieversorgung: Die elektrische Gebäudeintegration ist nicht nur eine „Anschlussfrage“, sondern Teil der Betriebssicherheit. DGUV Vorschrift 3 fordert, dass elektrische Anlagen und Betriebsmittel fachgerecht errichtet, geändert, instandgehalten, betrieben und wiederkehrend geprüft werden; bei Mängeln sind unverzügliche Maßnahmen erforderlich, und gefährdende Zustände dürfen nicht weiter genutzt werden. Für FM folgt daraus: Die Druckluftstation benötigt eine dokumentierte, prüfbare Elektroanbindung inklusive klarer Zuständigkeiten und Abschalt-/Freischaltmöglichkeiten für sichere Arbeiten.

  • Entwässerung/Kondensat: Kondensat entsteht systematisch und muss kontrolliert abgeleitet werden; aufgrund der Folgeschäden hat Kondensatableitung einen hohen Stellenwert. Das DIBt definiert Anlagen zur Behandlung von Kompressorenkondensaten als Abwasserbehandlungsanlagen; allgemeine bauaufsichtliche Zulassungen können nachweisen, dass behandelte Ablaufwässer in öffentliche Entwässerungsanlagen eingeleitet werden dürfen. Eine konkrete Zulassung benennt die Aufstellung in Gebäuden und beschreibt, dass das Ablaufwasser zur Einleitung in öffentliche Entwässerungsanlagen bestimmt ist.

  • Kennzeichnung/Pläne: Kennzeichnung reduziert Fehlbedienung und beschleunigt Störungsbearbeitung. Die BGRCI beschreibt für Rohrleitungskennzeichnung, dass Durchflussstoff und Durchflussrichtung anzugeben sind, Kennzeichnungen dauerhaft und sichtbar angebracht sein müssen und sich die Größe nach Erkennungsweite richtet; als Referenz wird DIN 2403 genannt und auf ASR A1.3 zur Kennzeichnung verwiesen. Für FM heißt das: Medienkennzeichnung und aktuelle Schemata/Pläne sind Pflichtbestandteile der Betriebsfähigkeit, insbesondere an Knotenpunkten (Zonenabsperrung, Übergabestellen, Schotts).

Importance-Grundsatz: Integration schafft „Betriebsfähigkeit“

Die physische Integration bestimmt, ob FM im Ereignisfall sicher handeln kann (Zugang, Absperren, Entlasten, Wiederanlauf) und ob das System effizient betrieben werden kann (Druckverluste, Wärme, Kondensat). Die Systemlogik ist durch Praxisdaten und Regelwerke belegbar: Druckverluste und Leckagen treiben Energieverbrauch; Wärme muss abgeführt oder kontrolliert genutzt werden; Kondensatmanagement beeinflusst Korrosions- und Folgeschäden; Brandschutz- und Arbeitsstättenanforderungen definieren Grenzen für Trassen, Räume und Zugänge.

Typische Risiken bei schlechter Gebäudeintegration

Risiko

Typische Ursache

Auswirkung (Basis)

schlechte Wartbarkeit

enge Räume, fehlende Zugänge

längere Stillstände, höhere Kosten

erhöhte Druckverluste/Leckagen

lange/komplexe Leitungswege

Unterversorgung, Mehrenergieverbrauch

thermische Probleme

unzureichende Abwärmeabfuhr

Abschaltungen, Bauteilschäden

Sicherheitskonflikte

unklare Trassen, fehlende Kennzeichnung

Fehlbedienung, Haftungsrisiken

Umbau-/Nachrüstprobleme

keine Reserven/keine Standards

Provisorien, steigende Störanfälligkeit

  • Schlechte Wartbarkeit ist ein Sicherheits- und Kostenrisiko: Wenn Zugänge und Instandhaltungsgänge fehlen oder Verkehrswege nicht geeignet sind, steigt die Dauer von Wartung und Störungsbehebung; gleichzeitig steigen Gefährdungen durch improvisierte Zugänge. ASR A1.8 bildet hierfür den Stand der Technik zur Einrichtung und zum Betreiben von Verkehrswegen einschließlich Instandhaltungsgängen.

  • Erhöhte Druckverluste/Leckagen sind ein typisches Resultat langer/komplexer Leitungswege, ungünstiger Querschnitte, zu vieler Übergänge und Kupplungen sowie unstrukturierter Erweiterungen. Praxisdaten zeigen sowohl die Druckverlustwirkung von Schlauchlängen als auch erhebliche jährliche Energiekosten durch Leckagen; zudem werden „historisch entwickelte Druckhöhen“ beschrieben, die aus Netz- und Anlagenerweiterungen entstehen.

  • Thermische Probleme entstehen, wenn die Abwärmeabfuhr nicht hinreichend integriert ist. Da bei der Drucklufterzeugung aus thermodynamischen Gründen immer Abwärme anfällt und diese häufig über Abluftkanäle nach außen geführt wird, sind mangelhaft ausgelegte Lüftungs-/Abluftkonzepte unmittelbar betriebskritisch; gleichzeitig verschenken sie Effizienzpotenziale der Wärmerückgewinnung.

  • Sicherheitskonflikte entstehen, wenn Trassen Brandabschnitte unsachgemäß durchdringen oder wenn Kennzeichnung fehlt. MLAR definiert Anforderungen an Durchdringungen/Abstände und an den Verschluss von Öffnungen; ASR A1.3 konkretisiert Sicherheits- und Gesundheitsschutzkennzeichnung, und die BGRCI benennt Anforderungen an sichtbare, dauerhafte Rohrleitungskennzeichnung inklusive Durchflussrichtung.

  • Umbau-/Nachrüstprobleme entstehen, wenn keine Trassenreserven, keine Standards und keine gepflegte Dokumentationsbasis existieren. VDI 6026 beschreibt, dass Dokumentation in TGA-Projekten über Planung, Ausführung bis Betrieb strukturiert und inhaltlich geeignet bereitgestellt werden muss; TRBS 1111 fordert die Überprüfung der Gefährdungsbeurteilung bei Änderungen von Arbeitsmitteln und Arbeitsumgebung.

Präventionslogik im FM (Importance)

  • FM steuert Integration über klare Mindestanforderungen an Technikräume, Trassen, Absperrkonzepte und Kennzeichnung sowie über geregelte Änderungsprozesse bei Umbauten. In der Praxis bedeutet das:

  • Erstens: Gebäudestandards definieren, die den Stand der Technik der Arbeitsstättenregeln abbilden (Verkehrswege, Fluchtwege, Kennzeichnung, Maßnahmen gegen Brände, Lüftung). Diese Standards sind als betriebliche Mindestanforderungen zu dokumentieren und regelmäßig zu überprüfen.

  • Zweitens: Anlagenbezogene Standards für Druckluft (Netzstruktur, verlustarme Anschlüsse, Kondensatableitung, Wärmeabfuhr/Wärmenutzung) sind verbindlich zu machen, um „Provisorien“ zu verhindern. Praxis- und Verbandsunterlagen zeigen, dass improvisierte Anschlüsse, ungünstige Kupplungen und lange Schläuche messbar Druckverluste verursachen und dass Kondensatmanagement und Wärmeabfuhr betriebskritisch sind.

  • Drittens: Änderungsprozesse müssen Gefährdungsbeurteilung und Dokumentationspflege einschließen. TRBS 1111 beschreibt die systematische Gefährdungsbeurteilung und die Notwendigkeit zur Überprüfung bei Änderungen; VDI 6026 strukturiert die Anforderungen an die Dokumentationsunterlagen über die Projektphasen.

Rollen und Verantwortlichkeiten

Rolle

Bedeutung der Integration in Gebäude (Basis)

Betreiber/Objektverantwortung

definiert Standards für Einbau, Sicherheit und Servicelevel

Facility Management

koordiniert Schnittstellen, dokumentiert Integration, steuert Änderungen

Servicepartner

benötigt sichere Zugänge und klare Absperrlogik für Arbeiten

Nutzerbereiche

melden Umbau-/Bedarfsänderungen, nutzen systemkonform

Der Betreiber/Objektverantwortung legt die verbindlichen Standards fest, weil Betreiberpflichten (Prüfungen, sichere Betriebsbedingungen, Qualifikation) in der BetrSichV-Systematik durch TRBS konkretisiert werden und weil Verbandsleitfäden qualifizierten Service als Voraussetzung für Sicherheit, Verfügbarkeit und Energieeffizienz beschreiben.

Das Facility Management ist Integrationsmanager: Es koordiniert die Schnittstellen zwischen TGA-Gewerken (Elektro, Lüftung, Entwässerung, Brandschutz) und führt die Dokumentation. VDI 6026 verdeutlicht die Anforderungen an Umfang und Beschaffenheit der Unterlagen, die für Planung, Ausführung und Betrieb einer TGA-Anlage erforderlich sind; für FM ist das die Grundlage, um Standorte, Trassen, Zonen und Schotts im CAFM belastbar abzubilden.

Der Servicepartner benötigt sichere Zugänge, Arbeitsbedingungen und Abschalt-/Freischaltmöglichkeiten. Diese Notwendigkeit folgt aus Arbeitsstättenregeln (Zugangswege) und aus DGUV Vorschrift 3 (fachgerechte Arbeiten und Prüfungen an elektrischen Anlagen/Betriebsmitteln) sowie aus dem Grundsatz, dass Prüf- und Wartungsarbeiten planbar und sicher sein müssen.

Die Nutzerbereiche beeinflussen Integration indirekt durch Änderungsimpulse (neue Verbraucher, Umbauten, Betriebszeiten). Da „Umfeldoptimierung“ (Schlauchlängen, Kupplungen, Fließdruck) und Netzdruck eng zusammenhängen, muss FM Nutzeränderungen früh erfassen und in technische sowie organisatorische Freigaben überführen.

Prozessbezug: Integration in Gebäude als FM-Standard

FM-Prozess

Integrationsbezug

Ergebnis (Importance)

Wartungsmanagement

Zugänglichkeit und sichere Arbeitsbedingungen

höhere Verfügbarkeit

Störungsmanagement

Zonen-/Absperr- und Leitungslogik

schnellere Eingrenzung

Änderungsmanagement

Trassen, Anschlüsse, Reservekonzepte

weniger Provisorien

Sicherheitsmanagement

Kennzeichnung, Zutritt, Brandabschnitte

geringere Risiken

Dokumentation/CAFM

Pläne, Zonen, Komponentenstandorte

nachvollziehbare Steuerung

  • Wartungsmanagement: TRBS 1201 konkretisiert Prüfungen und Kontrollen; qualifizierter Service ist nach VDMA als zentraler Baustein für Verfügbarkeit und Energieeffizienz beschrieben. Integration liefert die Voraussetzungen (Zugänge, sichere Arbeitsumgebung, Elektrofreischaltung, Entwässerungspunkte), damit diese Prüf- und Wartungsleistungen planbar und sicher durchführbar sind.

  • Störungsmanagement: Ohne dokumentierte Leitungslogik und ohne zugängliche Segmente wird aus einer Teilnetzstörung schnell ein Gesamtausfall. Praxisdaten zeigen, dass Druckverluste und Leckagen erhebliche Energie- und Versorgungswirkungen haben und dass Netzoptimierungen (z. B. Ringschlüsse) Druckhöhen reduzieren können. FM muss daher Störungsbearbeitung netzorientiert organisieren (lokalisieren, segmentieren, nachhaltig beheben).

  • Änderungsmanagement: TRBS 1111 verlangt die Prüfung, ob Änderungen an Arbeitsmitteln/Arbeitsumgebung die Ergebnisse der Gefährdungsbeurteilung beeinflussen; VDI 6026 fordert eine strukturierte Dokumentation über die Projektphasen. Integration ist somit ein standardisiertes FM-Prüffeld: Trassenreserven, Anschlusskonzepte und Kondensat-/Wärmekonzepte sind vor Umsetzung zu bewerten und nach Umsetzung zu dokumentieren.

  • Sicherheitsmanagement: Brandschutz (MLAR, ASR A2.2), Fluchtwege (ASR A2.3), Kennzeichnung (ASR A1.3) und Lärmschutz (Gefährdungsbeurteilung und ggf. Messung; Schutzmaßnahmen nach Stand der Technik) setzen die Rahmenbedingungen für Räume und Trassen. FM muss daraus Prüf- und Begehungsroutinen sowie klare Zugriffs-/Zutritts- und Kennzeichnungsstandards ableiten.

  • Dokumentation/CAFM: Dokumentation ist nicht „nachgelagert“, sondern Voraussetzung für sichere und wirtschaftliche Steuerung. VDI 6026 definiert Anforderungen an Umfang und Beschaffenheit der Unterlagen; DIN EN ISO 11011 verlangt für Systembewertungen eine strukturierte Ergebnisdokumentation. Für FM heißt das: Pläne, Zonen, Schottlisten, Mess-/Absperrpunkte und Standortdaten sind konsistent zu pflegen, damit Entscheidungen prüfbar und revisionssicher sind.
