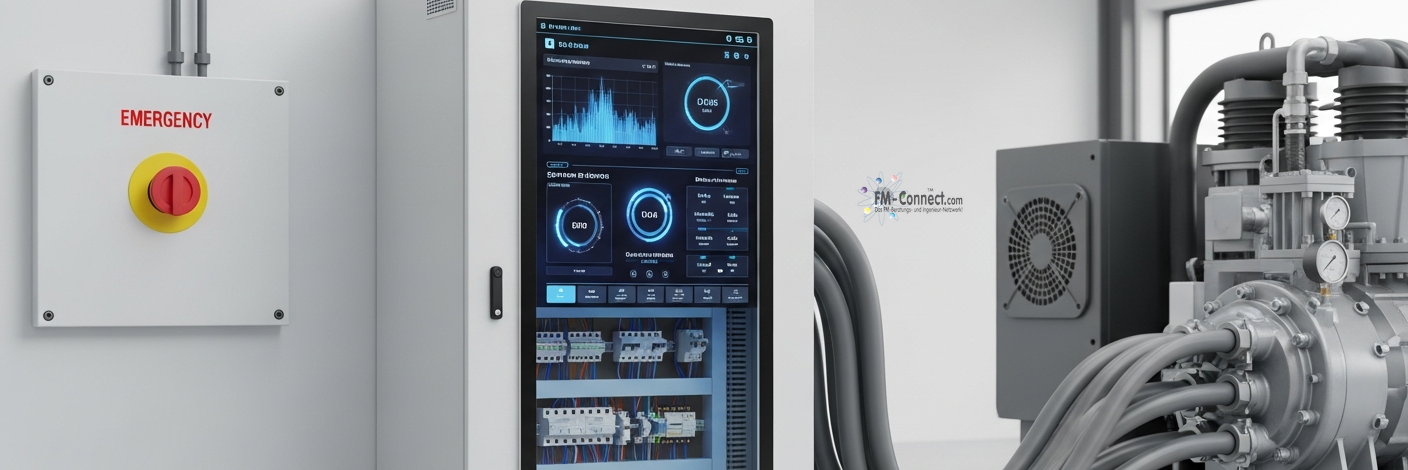

Anbindung an die elektrische Energieversorgung

• Einspeisepunkt/Unterverteilung: Hier wird die elektrische Leistung für die Druckluftstation bereitgestellt. FM-Anforderung: eindeutige Kennzeichnung des Zuleitungspunktes und Reserven für spätere Erweiterungen.

• Schalt- und Schutzgeräte: Hauptsächlich Leistungsschalter, Sicherungen und Motorschutzschalter zum Schalten und Absichern gegen Kurzschluss und Überlast. FM-Anforderung: selektive Abschaltung im Fehlerfall, einfache Prüfbarkeit und dokumentierte Nachweisführung (Prüfbuch).

• Motoransteuerung: Schütz- oder Halbleiterstarter für Start/Stopp; ggf. Sanftstarter oder Frequenzumrichter für Drehzahlregelung. FM-Anforderung: betriebssichere Startlogik (Vermeidung zu hoher Anlaufströme) sowie gute Wartungszugänglichkeit der Startergeräte.

• Schaltschrank/Steuerung: Beherbergt SPS/Schützschaltungen, Operator-Panel und Alarmtechnik. Hier wird die Betriebslogik abgebildet. FM-Anforderung: transparente Zustände, definierte Start- und Wiederanlaufbedingungen (z. B. nach Netzausfall) sowie Schutz vor unbeabsichtigter Verstellung.

• Erdung/Potentialausgleich: Schutzleiter und PA-Schiene zur Fehlerstromableitung und Vermeidung gefährlicher Spannungspotenziale. FM-Anforderung: dokumentierte PE-/PA-Führung nach VDE, regelmäßige Kontrolle der Verbindung (siehe Planung und Nachweis).

• Energie-/Leistungsmessung: Zähler und Messgeräte erfassen Strom, Spannung und Leistung. FM-Anforderung: Basis für Energiemanagement und Kennzahlen (z. B. spezifischer Energieverbrauch, Lastprofile).

• Kabel-/Trassenführung: Leitungsführung in Kabeltrassen und Rohren. FM-Anforderung: ausreichender Querschnitt, mechanischer Schutz und EMV-gerechte Verlegung, sowie geordnete Dokumentation der Kabelwege.

• Leistungsspitzen: Auftreten hoher Ströme etwa beim Kompressorstart oder Lastwechseln. FM: Auslegung von Einspeisung und Schutzorganen so, dass bei Anlaufströmen kein unerwünschtes Auslösen (z. B. Hauptsicherungen) erfolgt. Gegebenenfalls werden Anlaufkonzepte (Sanftstart, Stern-Dreieck) eingesetzt.

• Netzqualität: Spannungsschwankungen und Oberschwingungen (besonders bei Frequenzumrichtern) können Regelung und Sensorik stören. FM: Sicherstellung eines störungsfreien Betriebs durch geeignete Filter oder Störschutzmaßnahmen, gegebenenfalls Überwachung durch Power-Quality-Messung.

• Betriebsmodi: Unterschiedliche Betriebszustände wie Last/Leerlauf, Drehzahlregelung oder paralleler Mehrmaschinenbetrieb beeinflussen den momentanen Strombedarf. FM: Berücksichtigung in der Schutzplanung (z. B. Anpassung von Motorschutz-Einstellungen) und in Notstromkonzepten.

• Verfügbarkeit: Abwägung zwischen kritischen Anlagen und Komfortverbrauchern. FM: kritische Verbräuche erhalten im Störfall Vorrang. Es wird geklärt, welche Funktionen bei Stromausfall unbedingt weiterlaufen müssen (Notstromzonen, USV) und welche abgeschaltet werden können.

• Anschlussleistung: Sicherstellung ausreichender Leistung am Einspeisepunkt. FM-Leitfrage: Stehen Nennleistung und Reserven für künftige Erweiterungen (zusätzliche Kompressoren, Trockner) zur Verfügung?

• Anlauf-/Spitzenstrom: Schutz vor Überlasten und Netzstabilität beim Motorstart. FM-Leitfrage: Gibt es Maßnahmen gegen hohe Anlaufströme (z. B. Sanftanlauf, Vorwiderstand, Drehzahlregelung), damit Sicherungen nicht fälschlich auslösen?

• Schutzselektivität: Gezielte Abschaltung einzelner Einheiten ohne Ausfall der Gesamtanlage. FM-Leitfrage: Wird im Fehlerfall nur der betroffene Stromkreis abgeschaltet, während andere Bereiche in Betrieb bleiben?

• Netzqualität/EMV: Störungsarmer Betrieb der Steuerung und Sensorik. FM-Leitfrage: Sind Frequenzumrichter und Steuerkomponenten durch Filter oder geeignete Verdrahtung so integriert, dass keine gravierenden Netzstörungen oder Messfehler auftreten?

• Not-Aus-/Sicherheitskette: Sichere Stillsetzung der Anlage im Notfall. FM-Leitfrage: Sind Not-Aus-Standorte und Abschaltlogik eindeutig definiert? Die Norm (DIN EN ISO 13850/DIN EN 60204-1) schreibt vor, dass in jedem Anlagenbereich eine Not-Aus-Funktion vorhanden sein muss, die alle aktiven Leiter abtrennt.

• Notstrom/USV (falls erforderlich): Aufrechterhaltung des Betriebs oder kontrollierte Abschaltung. FM-Leitfrage: Welche Funktionen müssen bei Netzausfall zwingend weiterlaufen (z. B. Steuerung) und welche sollen abfallen?

• Aufstell- und Zugangsbedingungen: Betriebssicherheit und Wartbarkeit. FM-Leitfrage: Sind Schaltschränke gut zugänglich, klimatisiert/belüftet sowie frei von Hindernissen, um sicheren Betrieb und Wartung zu gewährleisten?

• Gebäudeelektro / Lastmanagement: Klärung von Lastspitzen, Schaltzeiten und Leistungsgrenzen auf Gebäudeebene. FM-Ziel: Fehlüberlastungen vermeiden und eine stabile Gesamtversorgung sicherstellen.

• GLT/GA / Energiemonitoring: Integration von Statuswerten, Alarmen und Zählerdaten in übergeordnete Systeme. FM-Ziel: Energie- und Betriebskennzahlen transparent machen und Prozessoptimierung ermöglichen.

• Brandschutz / Objektbetrieb: Abstimmung von Abschalt- und Zündverriegelungslogik sowie Zugangsbeschränkungen. FM-Ziel: Gefahrenfall- und Eingriffspläne zwischen TGA-Systemen und Brandschutz koordinieren.

• Technikraumklima: Berücksichtigung der Abwärme aus Schaltschränken und Umrichtern. FM-Ziel: Übertemperaturen vermeiden, um Ausfälle zu verhindern und Lebensdauer der Komponenten zu steigern.

Das Facility Management definiert, ob nach einer Netzunterbrechung ein automatischer Wiederanlauf der Druckluftanlage erfolgen darf oder ob eine manuelle Freigabe notwendig ist. Diese Entscheidung wird unter Berücksichtigung der Not-Aus-Logik, der Sicherheitsvorschriften und der Betriebsanforderungen getroffen. Damit wird sichergestellt, dass die Anlage nach einer Störung kontrolliert in Betrieb genommen wird und kein unbeabsichtigter Start von Kompressoren erfolgt.

• Verfügbarkeit Einspeisung: Überwachung von Stromausfällen, Sicherungs- oder Leistungsschalter-Auslösungen und der Meldungen der Energieversorgung. FM-Zweck: Schnelle Störungsdiagnose und Verfügbarkeitsgewinnung.

• Motor-/Antriebszustand: Erfassung des Motor-Betriebsstatus (Lauf, Stopp), Meldung von Störungen und Übertemperaturwarnungen. FM-Zweck: Schutz des Motors vor Folgeschäden, rechtzeitige Instandsetzung.

• Steuerung/Alarmierung: Überwachung des Alarm- und Kommunikationsstatus der Kompressorsteuerung bzw. der Leitwarte. FM-Zweck: Gewährleistung einer zuverlässigen Betriebsführung und Eskalationsfähigkeit im Störfall.

• Energieverbrauch: Messung des Stromverbrauchs (kWh) pro Kompressor und der Gesamtstation sowie Analyse von Leistungstrends. FM-Zweck: Steigerung der Energieeffizienz und Identifikation von Leckagen oder ungewöhnlichen Lastprofilen.

• Schaltschrankumgebung: Kontrolle der Temperatur im Schaltschrank und des Lüfterbetriebs. FM-Zweck: Vorbeugung von Überhitzung und Verlängerung der Lebensdauer der elektrischen Komponenten.

• Schalt- und Schutzgeräte: Regelmäßige Sicht- und Funktionsprüfung (z. B. nach Vorgaben der DGUV Vorschrift 3) sicherstellen. Ziel ist die Vermeidung von Fehlabschaltungen oder Kurzschlussfolgen.

• Schaltschränke/Umrichter: Reinigung der Innenseiten, Überprüfung und ggf. Austausch von Lüfterfiltern sowie Sichtkontrollen auf Beschädigungen. Ziel ist die Vermeidung von Übertemperaturen und Ausfällen durch Verschmutzung.

• Klemmen/Leitungen: Sichtprüfung auf korrekten Sitz und Isolationsschäden sowie Sicherstellung einer ordentlichen Kabelführung. Ziel ist die Reduktion von Ausfall- und Brandrisiken durch lose Verbindungen.

• Not-Aus/Abschaltkette: Regelmäßige Funktionstests aller Not-Aus- und Abschaltvorrichtungen (z. B. Betätigungstest). Ziel ist die gesicherte Stillsetzung der Anlage im Notfall.

• Mess-/Zählertechnik: Plausibilitätsprüfung der Messwerte und Zählerstände (z. B. durch Vergleich mit Soll-Protokollen). Ziel ist die Verlässlichkeit der Energie- und Betriebskennzahlen, auf deren Basis Entscheidungen getroffen werden.

Für Arbeiten an elektrischen Anlagen gelten festgelegte Freischalt- und Sicherungsprozesse (z. B. Abschaltvorrichtungen nach VDE/VDE 0105 und Arbeitsschutzvorschriften). Dies umfasst das sichere Abschalten von Stromkreisen, Kennzeichnen der freigeschalteten Leitungen und anschließende Prüfungen vor Wiederinbetriebnahme. Zudem muss das Facility Management sicherstellen, dass alle Not-Aus-Bedienstellen jederzeit zugänglich und nach Norm eindeutig (rot/gelb) gekennzeichnet sind. Damit werden unbefugte Wiedereinschaltungen verhindert und die Anforderungen an den Arbeitsschutz eingehalten.

• Einlinienschema / Stromlaufübersicht: Übersichtsschaltbild von Einspeisung, Verteilungen und Hauptverbrauchern. Stromlaufpläne (As-Built) zeigen die tatsächliche Leitungsverlegung und werden als Teil der Revisionsdokumentation in der Anlagenakte abgelegt. Sie ermöglichen schnelle Orientierung und Störungsanalyse im Betrieb.

• Komponentenregister: Verzeichnis aller elektrischen Hauptkomponenten (Motoren, Frequenzumrichter, Transformatoren, Schutzorgane, Schaltschränke, Zähler usw.) mit Herstellerangaben, Typen und Seriennummern. Dieses Register dient dem Asset-Management und der Ersatzteilstrategie.

• Einstellwert-/Parameterliste: Sammlung aller relevanten Schutz- und Steuerparameter (Schwellwerte, Grenzwerte, Betriebsarten) und Einstellwerte von Schutzgeräten. Sie gewährleistet einen reproduzierbaren Betrieb und dient der Änderungsverwaltung.

• Prüf- und Wartungsplan: Festlegung der Intervalle, Prüfpunkte und verantwortlichen Fachkräfte für wiederkehrende Prüfungen und Wartungen. Nach § 14 BetrSichV müssen Art, Umfang und Fristen von Prüfungen dokumentiert und durch fachkundige Personen festgelegt werden.

• Prüf-/Serviceprotokolle: Dokumentation aller durchgeführten Prüfungen und Servicearbeiten, einschließlich Messergebnisse. Insbesondere Prüfprotokolle nach DGUV Vorschrift 3 für elektrische Anlagen sind Pflichtnachweise für die Betriebssicherheit. Sie müssen vollständig und lückenlos aufbewahrt werden.

• Störungs- und Maßnahmenlog (Betriebsprotokoll): Laufende Erfassung aller Störfälle, Ursachenanalysen und getroffener Abstellmaßnahmen. Dieses Logbuch nach VDI-MT 3810 enthält Datum, Ereignis, Maßnahme und Verantwortlichen und dient als Nachweis der kontinuierlichen Anlagenbetreuung.

• Schnittstellenbeschreibung GLT/GA: Auflistung der Datenpunkte, Alarme und Kommunikationsverbindungen zur Gebäudeleittechnik (GLT) und anderen übergeordneten Systemen. Klare Beschreibung der Schnittstellen unterstützt die schnelle Reaktion auf Alarme und die Integration in übergeordnete Steuerungssysteme.

• Änderungslog: Protokoll aller Umbauten, Parameteränderungen und Freigaben an der Anlage. Dadurch wird die Systemhistorie nachverfolgbar (Traceability) und dient als Nachweis für Audits während des gesamten Lebenszyklus.

Änderungen an der elektrischen Anlage – etwa in Schutz- und Steuerparametern, der Umschaltlogik oder der Einspeiseleistung – werden im FM als kontrollierte Änderungen behandelt. Das heißt, jede Änderung erfordert eine formale Freigabe, eine Aktualisierung der Dokumentation sowie ggf. eine Funktionsprüfung. Dieses Vorgehen verhindert dauerhafte Fehlparametrierungen und minimiert Betriebsrisiken durch Abstimmung zwischen Planern, Betreibern und Instandhaltung.
